RCZ-22J Todos los túneles hidráulicos Jumbo Rig de perforación 3880mm Profundidad de perforación Con 93KW / 125HP potencia del motor diesel

RCZ-22J Todos los túneles hidráulicos Túnel Jumbo Dimensionamiento de perforación de 3880 mm con 93kW/125 hp Potencia del motor diesel

Introducción a la máquina

RCZ-22J All-Hydraulic Tunneling Jumbo Terrating Rig equipado con motor diesel amigable con el medio ambiente para viajar y posicionamiento de motor eléctrico para conducir la operación de perforación, la configuración de doble potencia permite la plataforma para una maniobrabilidad rápida y emisión cero con un nivel de ruido muy bajo de operación de perforación. La plataforma también está equipada con un sistema hidráfero hidráulico de alta eficiencia y un sistema de perforación flotante y combo de alta resistencia de servicio pesado y un sistema de perforación de auge combinado constante, con un posicionamiento horizontal automático de alta precisión y una función giratoria 360, lo que permite que la plataforma termine la cobertura de perforación facial de 35 m2 en una operación y también se puede usar para la puñetazo y muchas otras aplicaciones.

.

Parámetros técnicos

Ventajas de la máquina

1. Viga de alimentación: el haz de alimentación de aleación de aluminio de servicio pesado tiene una alta resistencia a la flexión, la torsión y la corrosión, asegurando la larga vida útil del haz de alimentación. La superficie del haz de alimentación está envuelta con una placa de acero inoxidable, y el revestimiento anti-ropa PTFE se usa entre las partes móviles para extender aún más la vida útil del servicio del sistema de alimentación.
2. Drill rock: el taladro de roca de 104 m adopta un sistema de absorción de doble choque para garantizar la mejor vida útil de las herramientas de perforación de rocas. La película de aceite presurizada protege y lubrica la superficie de todas las partes móviles, reduciendo el desgaste interno del taladro de roca.
3. Cubierta de seguridad: el diseño de la cubierta de seguridad FOPS tiene una función de elevación, que puede evitar efectivamente los objetos que caen.
4. Carril de cable de gran capacidad: el carrete de cable de gran capacidad puede lograr un viaje de 70 metros sin quitar el cable.
5. Posicionamiento de patas: cuatro patas hidráulicas telescópicas de servicio pesado aseguran una posición y estabilidad precisas durante la perforación.
6. Consola: el sistema altamente integrado y el diseño de diseño centralizado hacen que la operación sea más fácil y simple.
7. Sistema de frenado: el sistema de frenado dual está especialmente diseñado y desarrollado para un entorno de trabajo subterráneo. Además de los frenos húmedos en las ruedas del eje delantero y trasero, también agrega el freno húmedo del eje delantero y el freno de estacionamiento hidráulico cerrado del eje trasero y el freno de parada de emergencia.

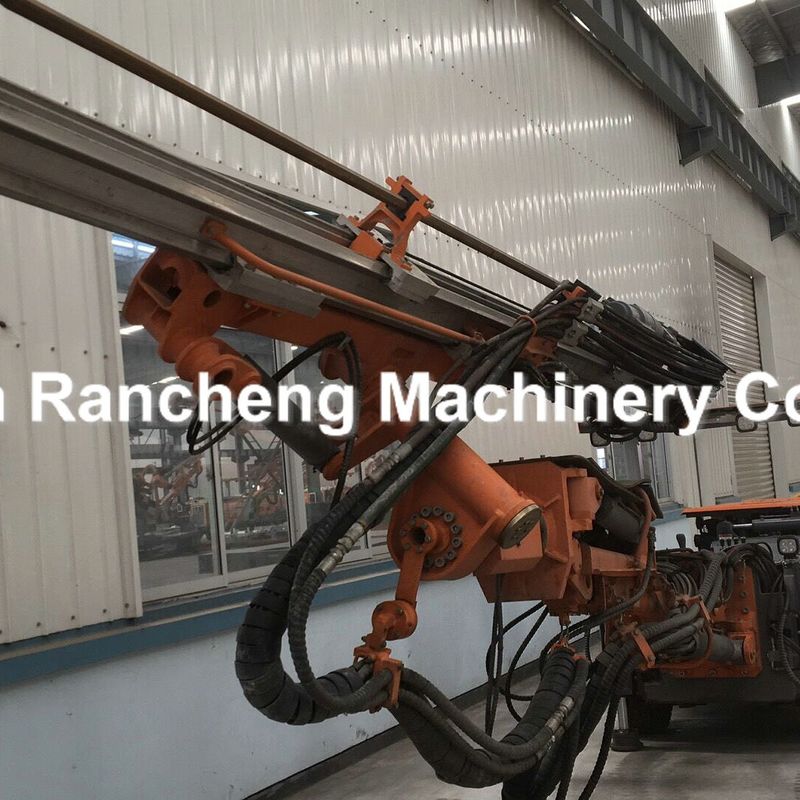

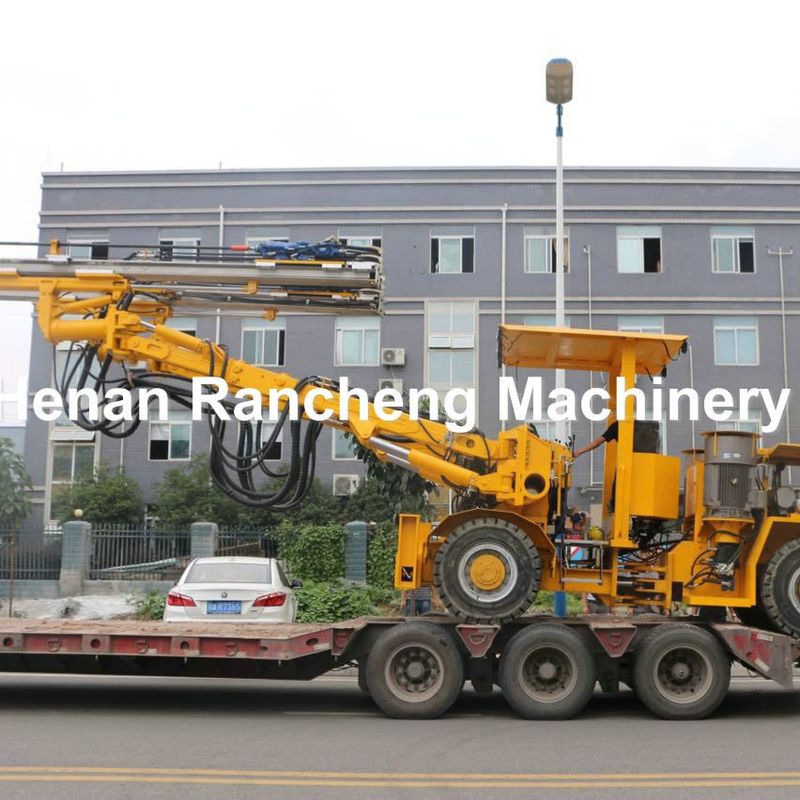

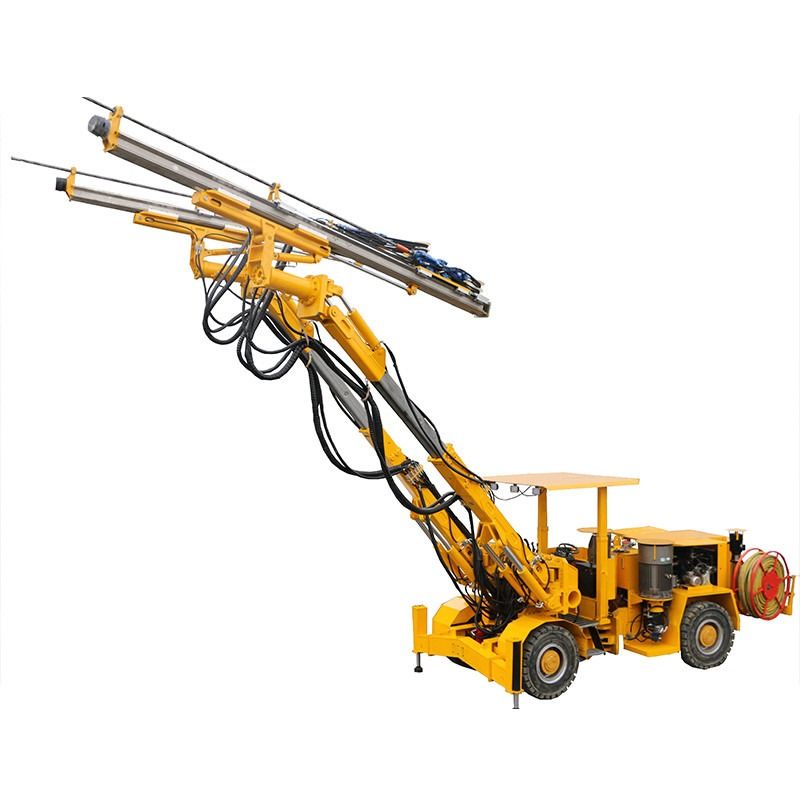

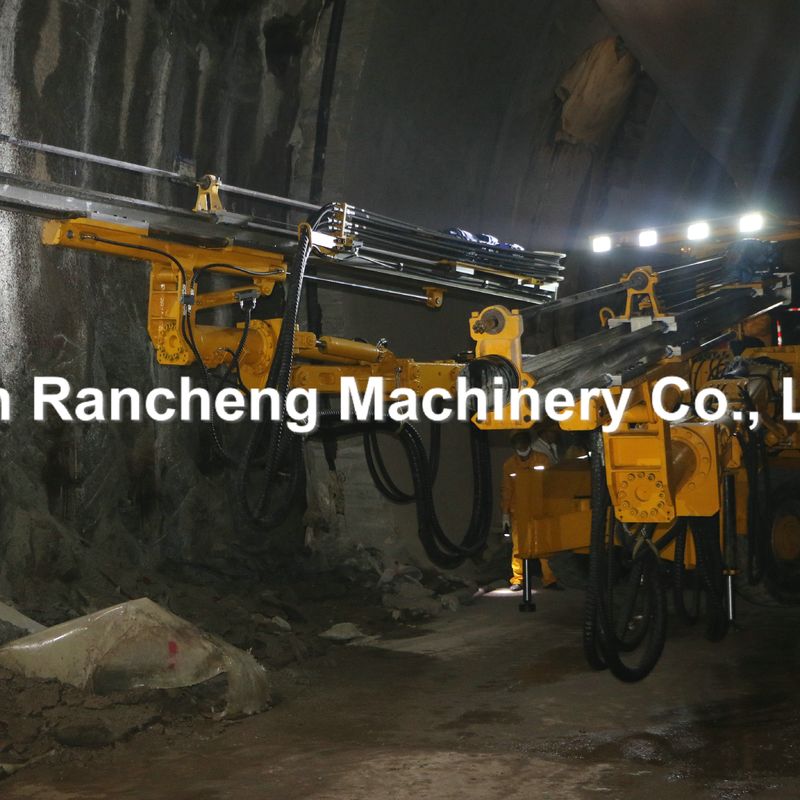

Fotos de la máquina
